タワーにアンテナを設置
クリエートデザイン 248Sと218C

タワー建設当初から運用するバンドは決めていて設置するアンテナも昇降の都合、干渉、修理・メンテナンス、敷地の制約などを考慮して選定したが14MHzは今回あえて割愛した。

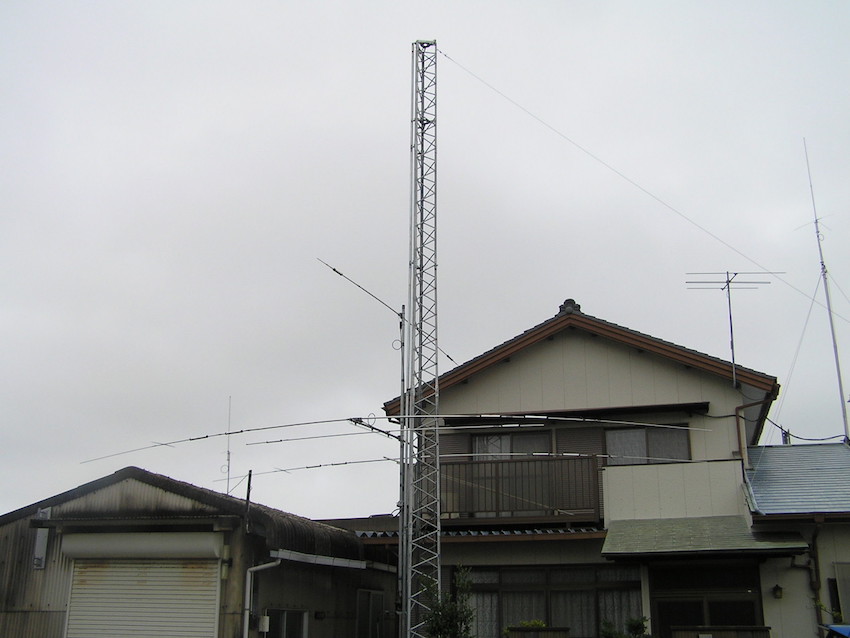

最上段16m高に18/24MHzダイポールの248S、その2m下の14m高に90°位相を変えて短縮型3エレ八木の218Cを取り付けた。エレベーターの昇降でエレベーターレールにブームを平行にする必要があり、ダイポールではエレメントをそれに合わすことになる。
八木アンテナを短縮3エレにしたのはブーム長が4mと短いためで、ベランダ柵の手が届く所まで降ろしてメンテや調整が可能で、強風時には回り止めの固定も出来るのでローテーターの負担軽減にもなる。
数ある3エレ八木の中で218Cに決めた理由は2nd導波器がブームセンターではなく500ミリほどオフセットされていること。これによりタワーにエレメントが干渉して昇降出来ない問題が解決。エレベーター式のタワーでは奇数エレメント等配列のビームアンテナはブームセンターのクランプでは使い難いと言うこと。
このアンテナの構成は導波器ー導波器ー輻射器で反射器がなくて7MHzは２エレメントで動作する。

2017年4～5月　アンテナ設置作業

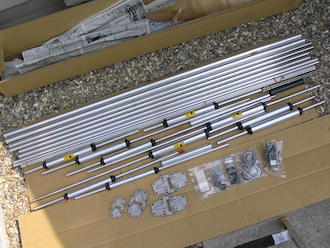

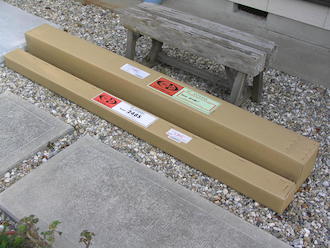

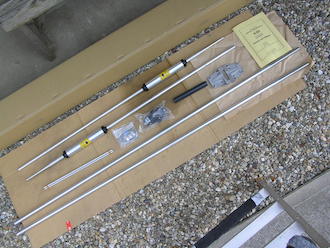

クリエートデザイン248Sと218C	248S一式	先端エレメント長で18MHzの周波数調整

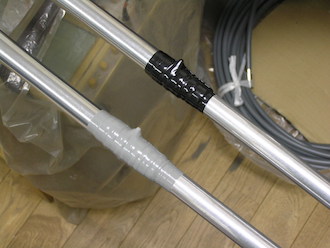

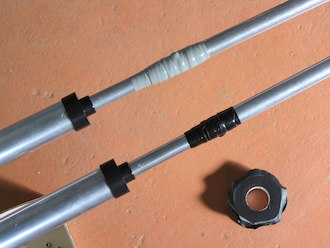

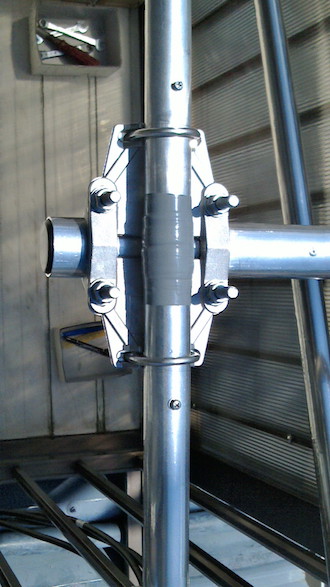

各セクション組み立て	エフコ(自己融着性絶縁テープ)にビニールテープ仕上げ	248Sマストクランプ部　地上高16m

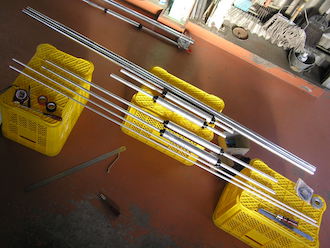

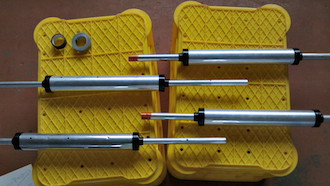

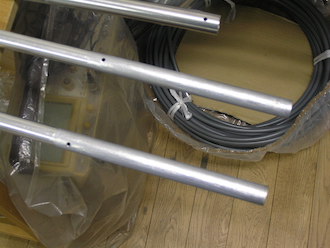

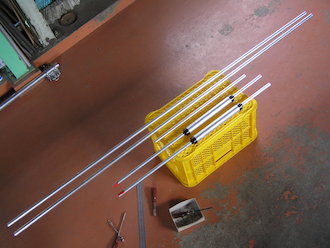

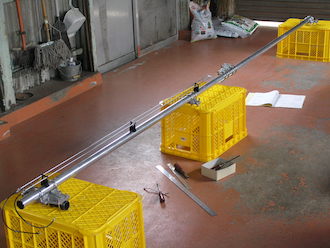

218C一式	ブーム組み立て完了	各エレメント組み立て

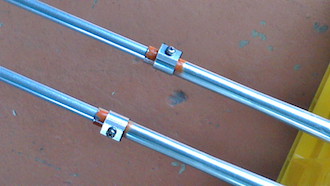

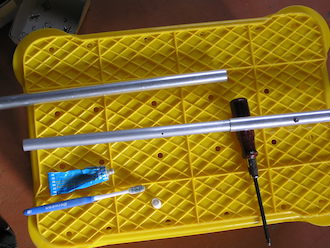

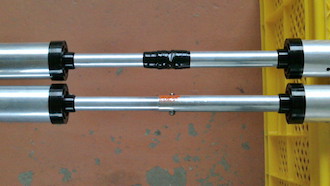

	接合部は導電グリス塗布	エフコには必ずビニールテープで仕上げる

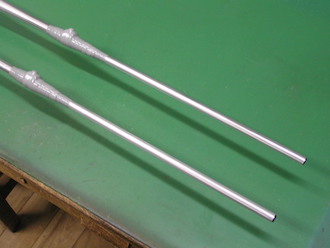

7MHzは各先端エレメントで同調周波数調整をする

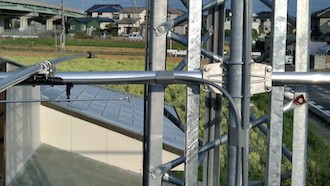

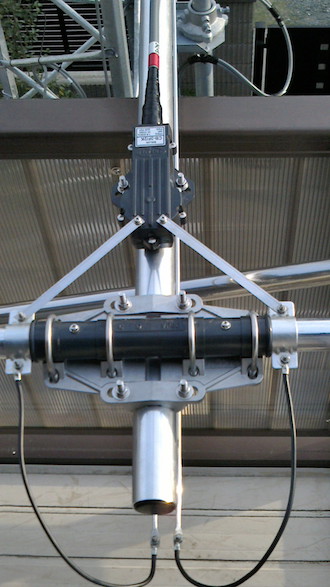

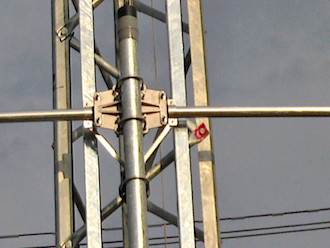

輻射器エレメントのブームクランプ部とバラン、スタブ		2nd導波器エレメントのブームクランプ部

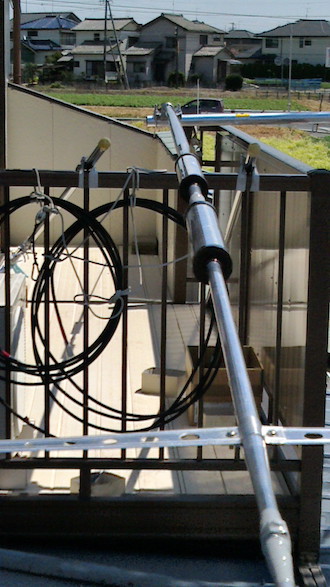

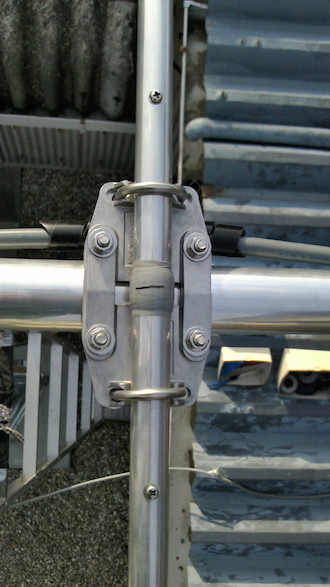

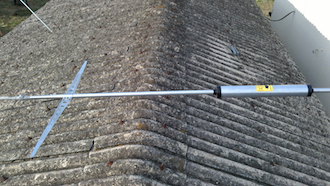

輻射器、21/28MHz2nd導波器側ここまで下降させることができる	キャパシティハット(ストラップ)も屋根上から手が届く	218Cマストクランプ部　地上高14m

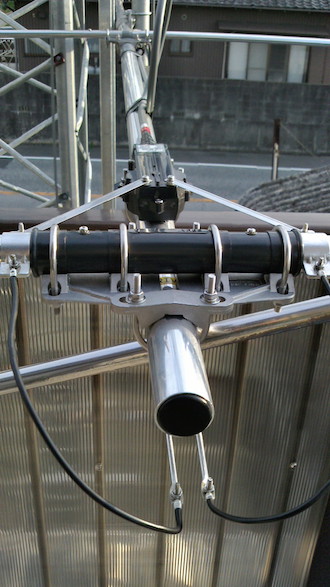

180°回して1st導波器側	1st導波器エレメントのブームクランプ部	1st導波器　道路側

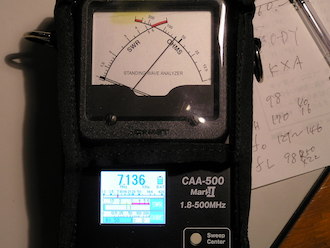

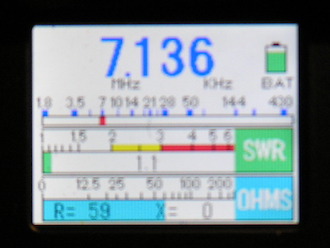

218C　7MHzBand SWR測定	SWR1.5以内が7098～7171KHzで73KHzの帯域がある	計算上f0=7135KHzで調整したが許容誤差の範囲
