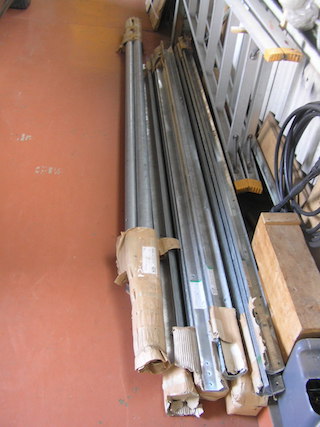

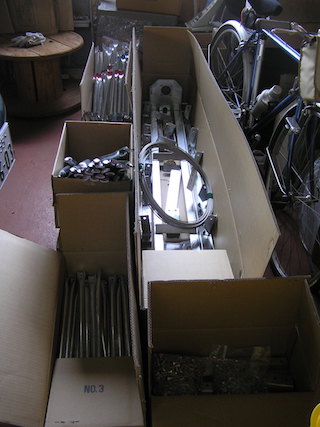

 材料入荷。タワーとエレベーターのレール、マスト。

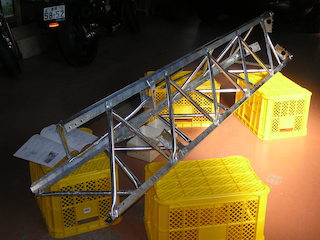

タワーは同じ長さで6セクションで分割。 |

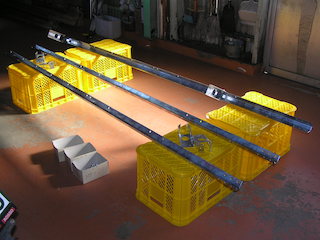

ブレースとエレベータートラック、ワイヤー。
エレベーションモーターとローテーターも入荷済み。 |

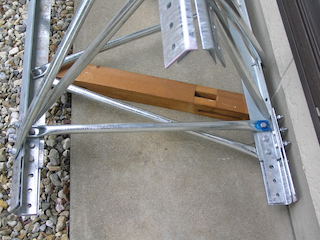

基礎部セクション下二段を組み立てた時点で
垂直出しのさげふり用に合板で作って用意。 |

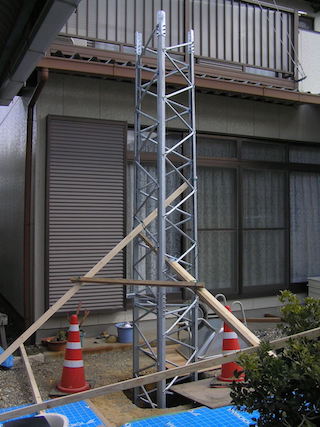

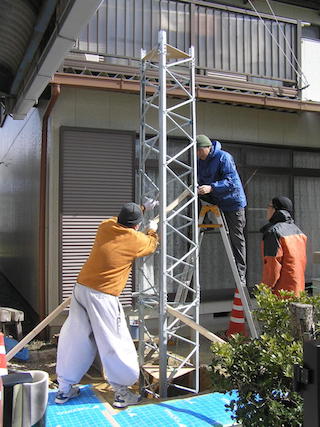

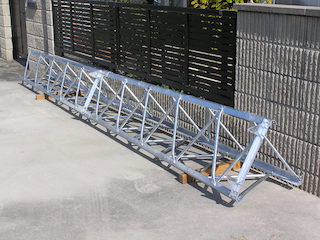

各セクション組み立て |
最上部のセクション1T |
ジョイント部 |

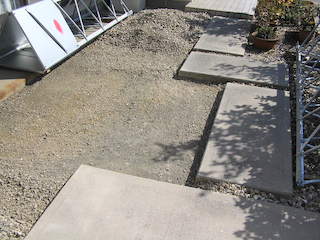

「建設予定地」ってか、スペース。 |

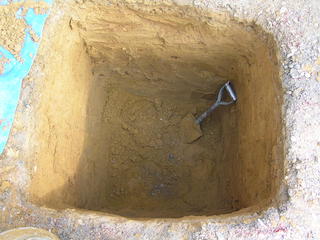

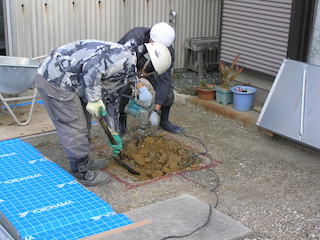

穴掘り開始 |

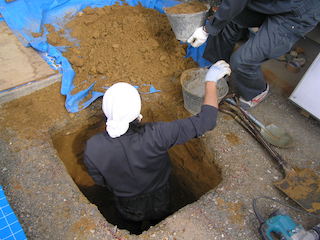

土質が一様の赤土で順調に進む。 |
ほぼ正確に予定のサイズで交代なしに一人で完了。 |

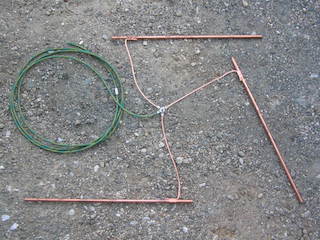

十分なものではないが接地極を用意。
|

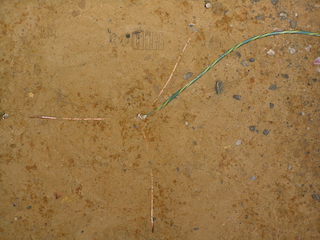

底に接地極を打ち込んで埋設。 |
基礎の最下段セクション5Fに二段目セクション3Cを
ジョイントして据え付けて垂直出しをする。 |

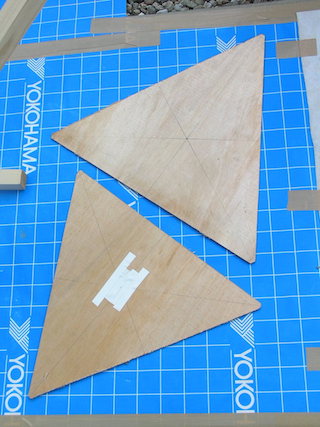

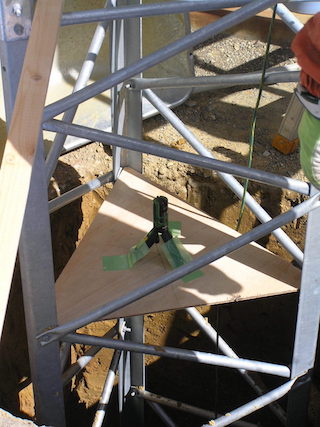

三角板をセットしてさげふりではなくパナソニックの
垂直出しレーザーマーカーでやることになった。
|

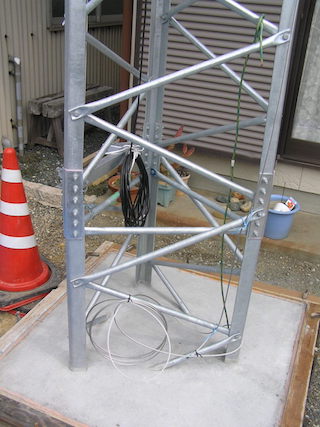

しっかり固定して据付け完了、コンクリート待ち。 |

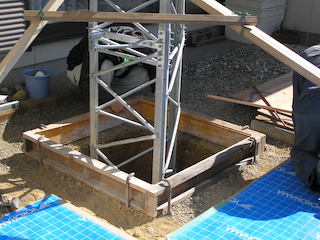

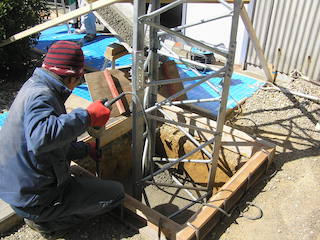

基礎プラットホームの型枠設置。 |

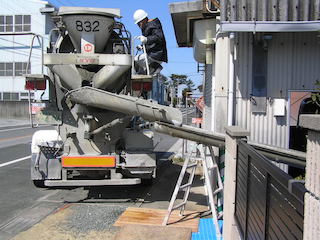

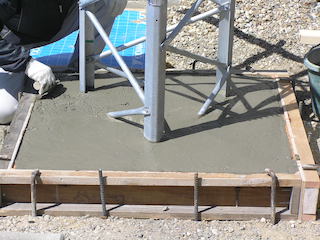

コンクリートミキサー車が来た。
|
生コンクリート打設が始まった。
バイブレーターでエア抜きしながらどんどん入る。 |

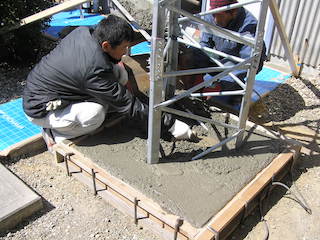

すぐにいっぱいになった。全量1m3で予定どおり。 |
天端は水はけを考えて中央を少し高くしてもらう。
|

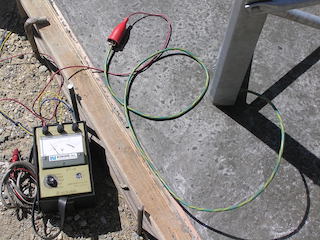

接地抵抗を測定して30Ωだった。
正規の工事じゃないので誘導雷の電圧を下げる程度 |

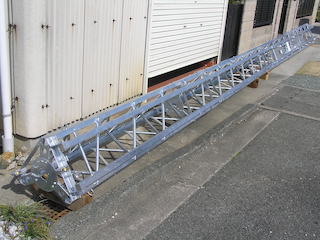

まず三段目セクション2Cと四段目セクション1Cを
ジョイントして吊り上げ場所に置く。 |
五段目セクション2Tと最上六段目セクション1Tも
ジョイントしてから吊り上げ場所で2C,1Cに連結して
1本にする。
|
エレベーターのワイヤロープとリミットスイッチの
配線ケーブルは予め処理しておく。 |

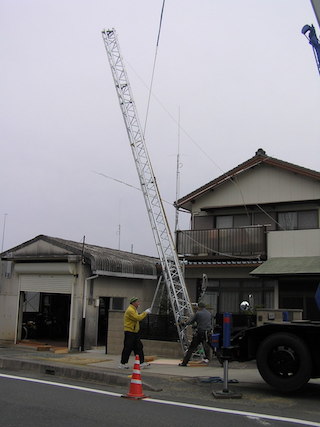

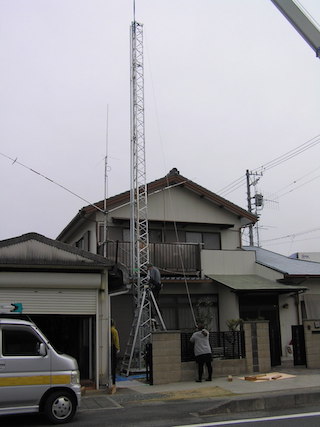

吊り上げ開始。
トラス構造はしっかりしていて撓みや捻れもない。 |

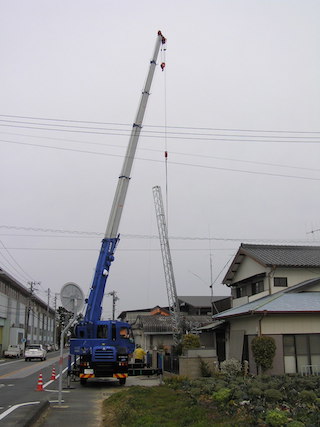

13t小型のラフタークレーンで。
重量が200Kgほどと高さも低いのでこれで十分。
|
二段目と三段目のジョイント作業。
ジョイナーの36本のボルトナットを締め付けるだけ。 |
作業は正味1時間弱。
段取りから片付けまで午前中の半日で終了。 |

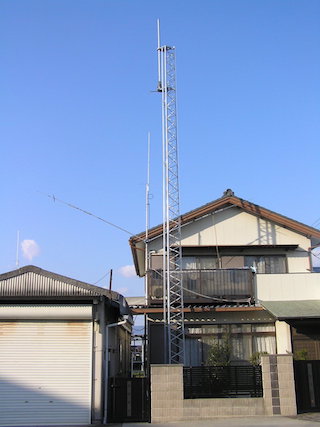

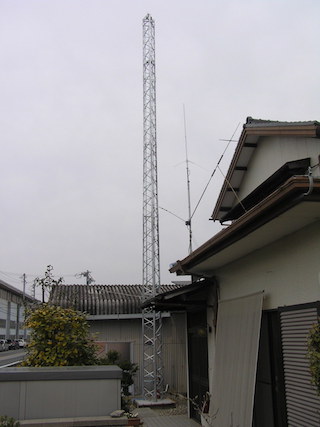

予定どおり問題なくあっさりと完了。この後最下段の
エレベーターレールを取り付ければタワーとして完成。
|
エレベーターの上限リミットスイッチのケーブルと
ワイヤロープ、接地線は長過ぎるのでカットする。 |

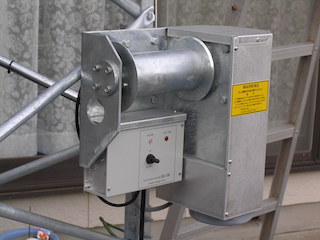

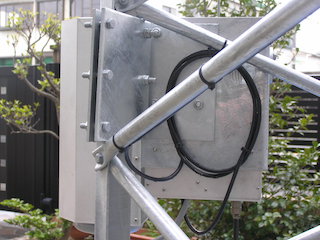

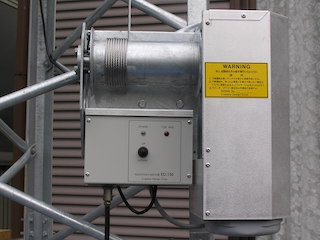

エレベーションモーターを取り付け。 |
取り付け位置は高さ的にここしかない。
|

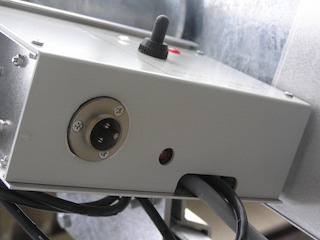

コントローラーの電源ケーブルは付けっぱなしが嫌で
改造してメタコンで脱着出来るようにした。 |

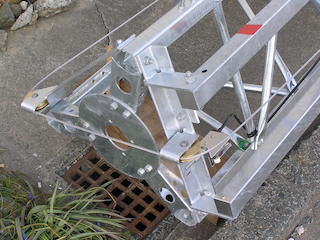

エレベータートラックにワイヤーロープを
Uボルトで取り付けて吊る。 |

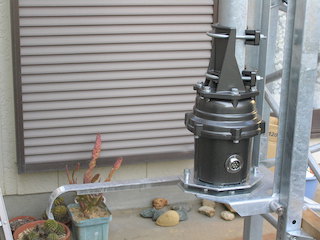

ローテーターはエモテーター1200SA型。
マスト軸芯補正でカップリングを介して取り付け。
|

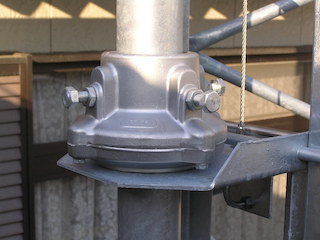

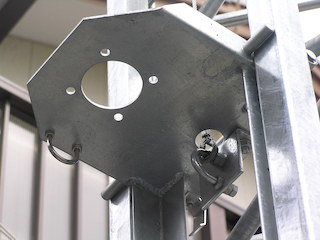

トラック上部のマストベアリング。
4箇所のボルトを調整してチャックの芯出しをする。 |
マストは２段でこの上に2.25m伸びて5.25mになる。 |

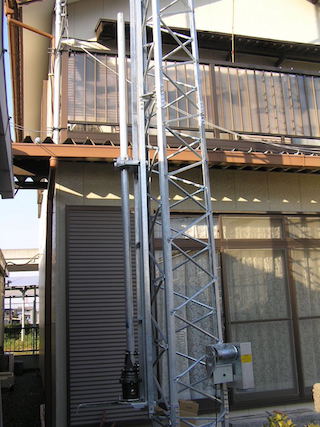

最上端まで上昇させてみる。下降も問題なし。
|
上限リミットスイッチも正常に動作して停止する。 |
ワイヤーロープが強風に煽られてレールを激しく叩いて音を出すので中間にロープガイドを設置した。 |

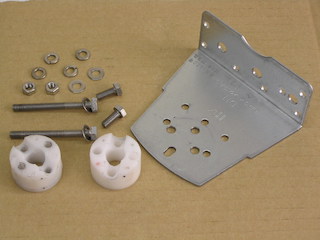

オプションとしての設定がないので作るしかない。
取付金具は建築用金物でおあつらえのものがあった。
|

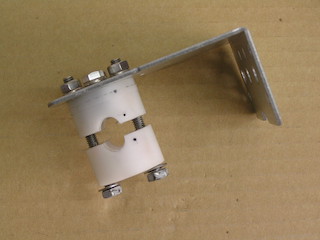

ガイドはジュラコン製のある部品を流用して加工。
摩擦が少なく機械的強度もあるので具合がいい。 |
30mのワイヤーロープは5mカットして25mにした。
それでも捨巻は3回巻以上とあるが8巻にもなった。 |
最上部まで登ってみた。西方向のロケーション。
知多半島、鈴鹿山系が見通しになるか？
|

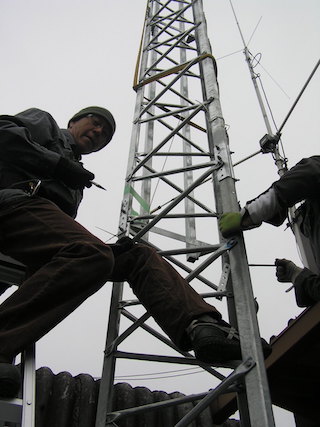

ブレースが斜めで足場が悪く風で結構揺れる。
安全帯装着だが両手を離す気にはなれない。 |
