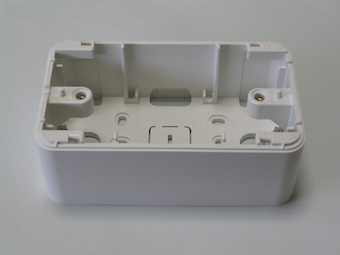

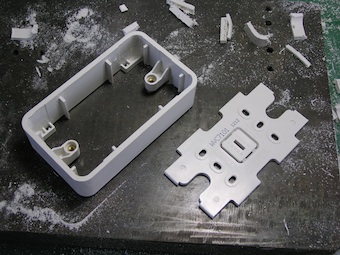

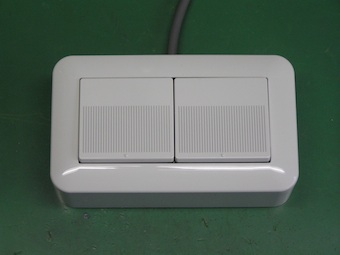

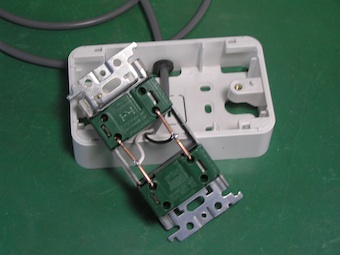

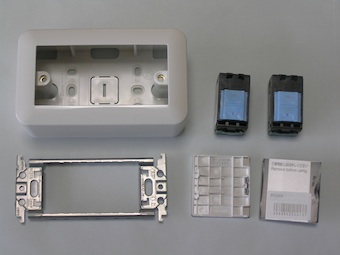

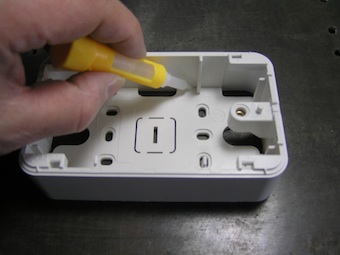

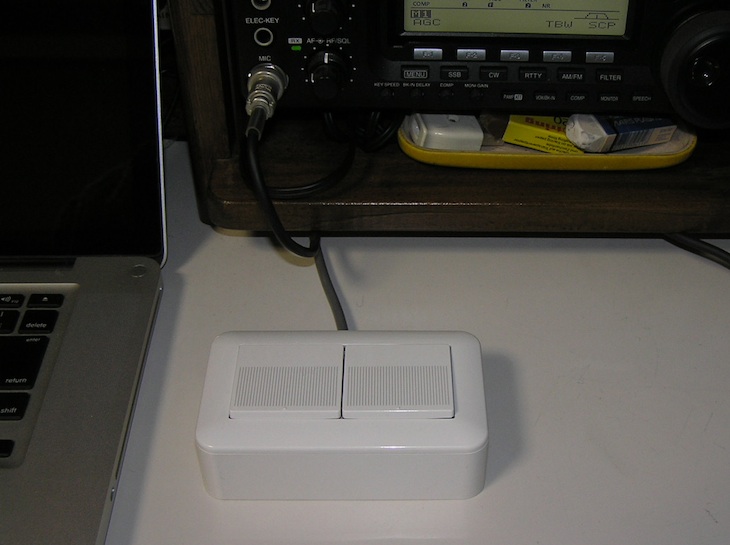

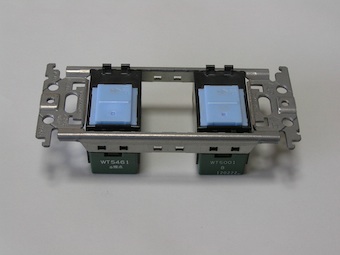

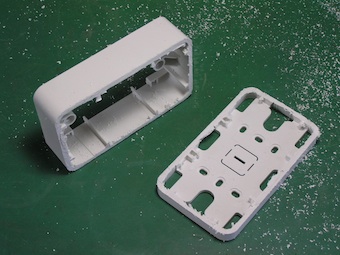

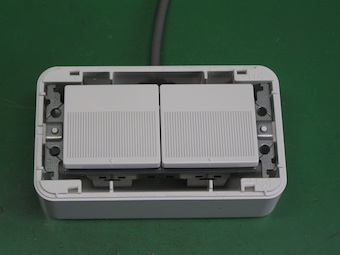

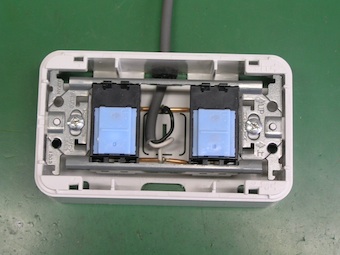

送信スイッチボックス リモートの送信スイッチが必要になった 無線機IC-7410のAUX入力からプリアンプを介しての純正以外のマイク入力で変調をかけることにしたために送信スイッチが無くなった為に外部にリモートの送信スイッチが有ると良いなと思って作ってみた。 適当なスイッチボックスを探すうちにパナソニック電工の屋内用配線器具に着目して標準型とは別に有る「コスモシリーズ・ワイド21」のパーツを使うことにした。多種多様のスイッチ類が用意されていて耐久性・信頼性もあり安価なところが良いと思う。このシリーズはデザイン的にもこのような用途にも使えるものと思う。 露出増設ボックス、スイッチ２種類、取付枠、スイッチハンドル スイッチはモメンタリーとオルタネートタイプの２種類で、 プッシュでオンとオンオフ交互動作。回路はパラレルにする。 ボックスは卓上に置いた時高さが40mmあるので 操作性を考えるともう少し低くしたい。 スイッチや配線が底につかえない最小の深さを計算して 30mmにすることにして下部を切り取った。 底部をボックス枠内にきっちりはまる様に整形する。 ABS樹脂なので瞬間接着剤で底面を合わせて接着する。 1.6mm銅線でパラに連結して 2芯キャブタイヤケーブルで信号を取り出す。 ボックスに取り付け。 スイッチハンドルを取り付け。 スイッチプレートを取り付けて完成。
