| 製作 |

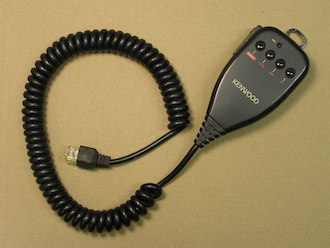

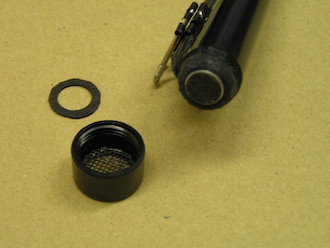

標準セットのハンドマイク MC-45 |

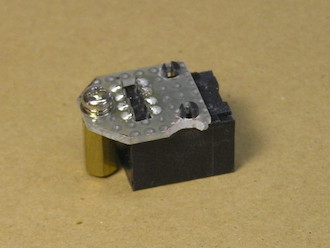

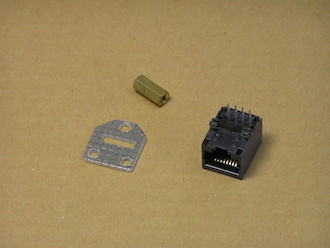

RJ-45モジュラージャックは基板取り付け
|
ケースへはスペーサーを介して取り付け |

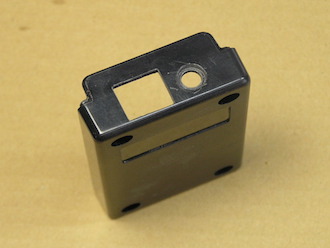

モジュラージャックとマイクジャックの取り付け穴加工 |

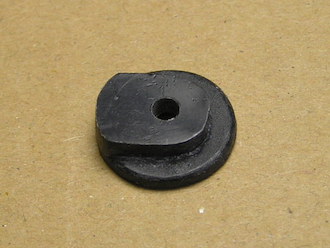

YAESU型ハンガーのパーツはABS樹脂の切れ端で作る |

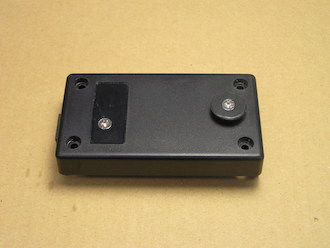

角度を合わせてビスで固定 |

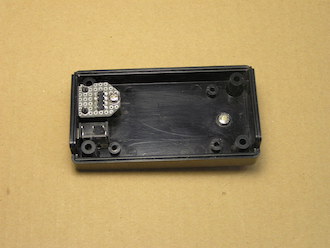

モジュラージャックとマイクジャック取り付け |

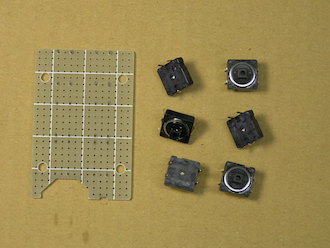

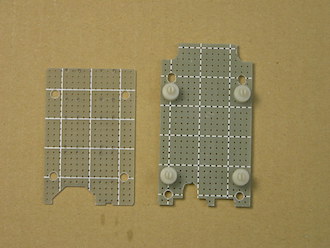

ユニバーサル基板を加工
|
コントロール基板と押しボタンスイッチ基板の二層構成 |

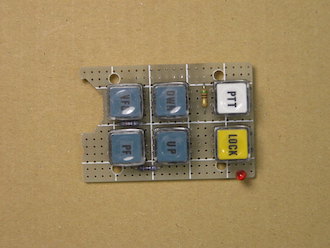

タクティクルスイッチは６個 中国製は絶対ダメ！ |
日本製のカバー付き、コンタクトなどの不具合なし
|
なるべくジャンパーなしで端子などの出っ張りを抑える |

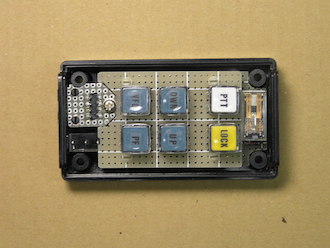

ケースに仮取り付けでボタン穴の加工位置の寸法を測る |

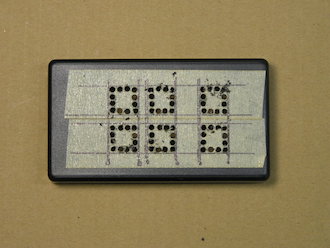

ボタン穴加工を罫書いていつものとおりミシン目のやり方で
|
小さい角穴の正確な加工はなかなか難しい |

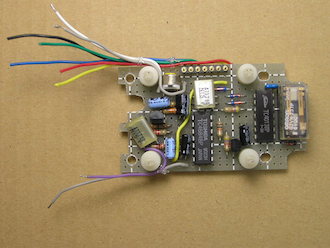

コントロール基板マウント面 マイクアンプの回路変更で
スペースが足りなくなって
レイアウトが少し変則になった |

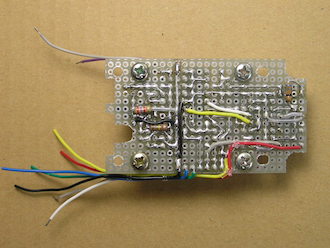

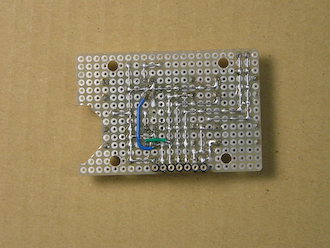

コントロール基板ソルダー面 マウントスペースが足りなく
なって一部の抵抗やジャンパーを
やむなく裏付けする破目に
|

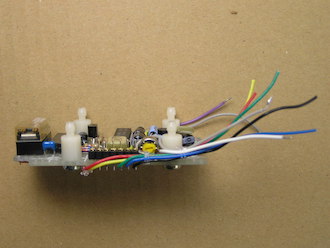

コントロール基板左横 上下基板連絡のピンポスト右横は
マイクアンプ出力の
レベルコントロール半固定VR |

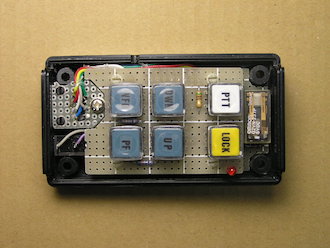

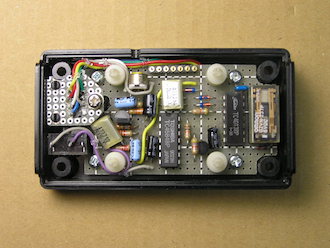

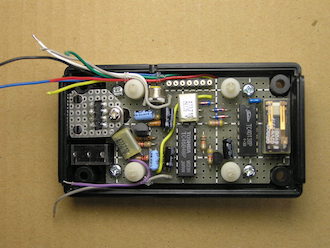

ケースに収納、取り付け
|
モジュラージャックとマイクジャックに配線
|

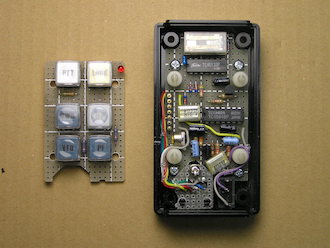

ボタンスイッチ基板とコントロール基板 |

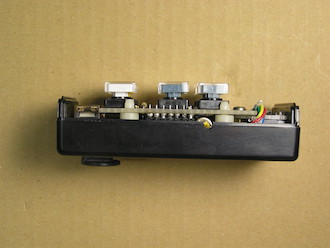

ドッキング 赤色LEDはTX(送信)表示 |
カードスペーサーにロックされた位置で基板間の部品や
線材などの接触や干渉のないことを
確認する
|

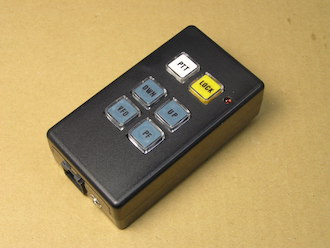

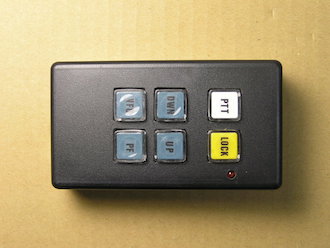

ケース前パネルを付けて完成 |

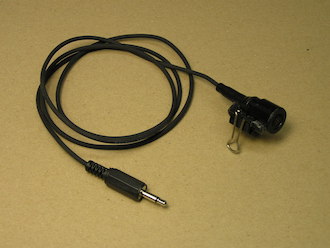

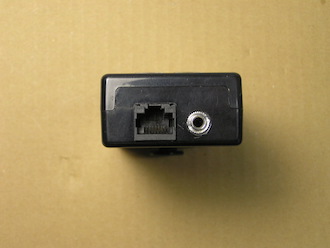

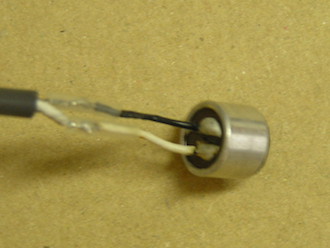

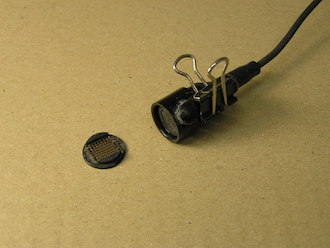

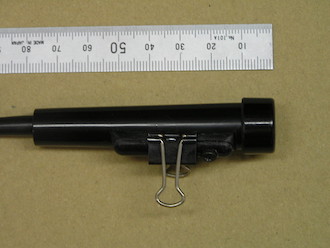

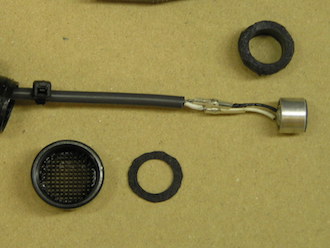

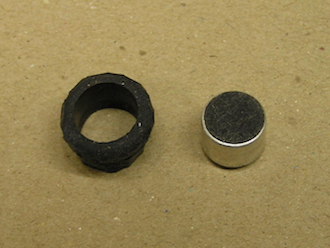

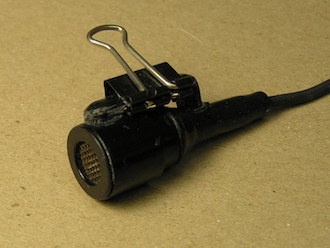

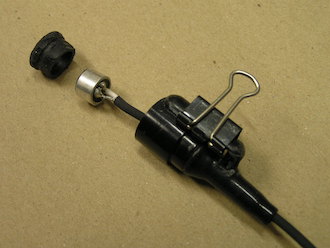

マイクコネクターとマイクジャック(3.5φミニプラグ) |
|

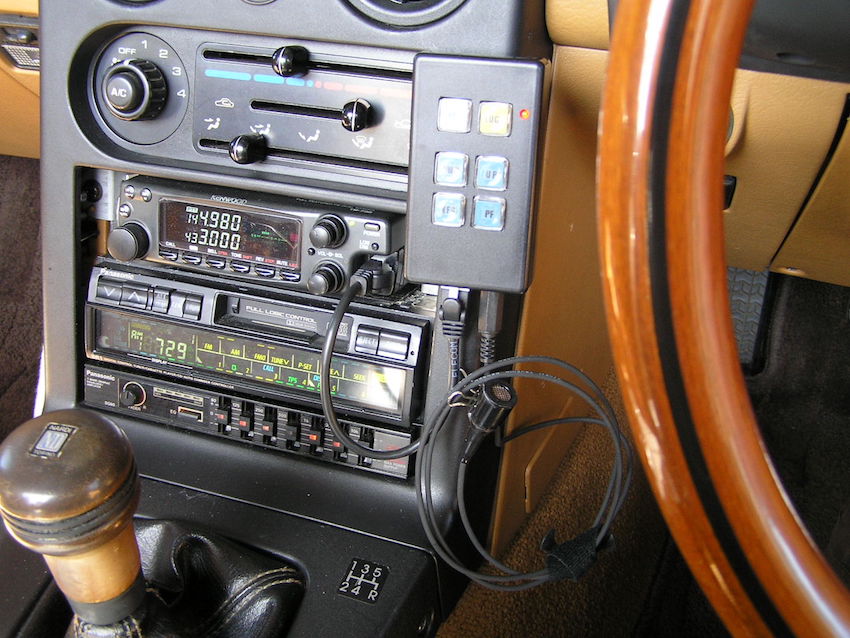

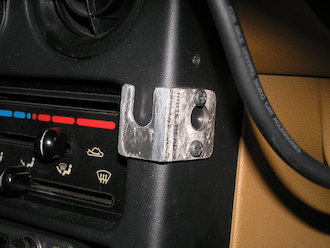

マイクハンガーをアルミアングル材で作って取り付け |

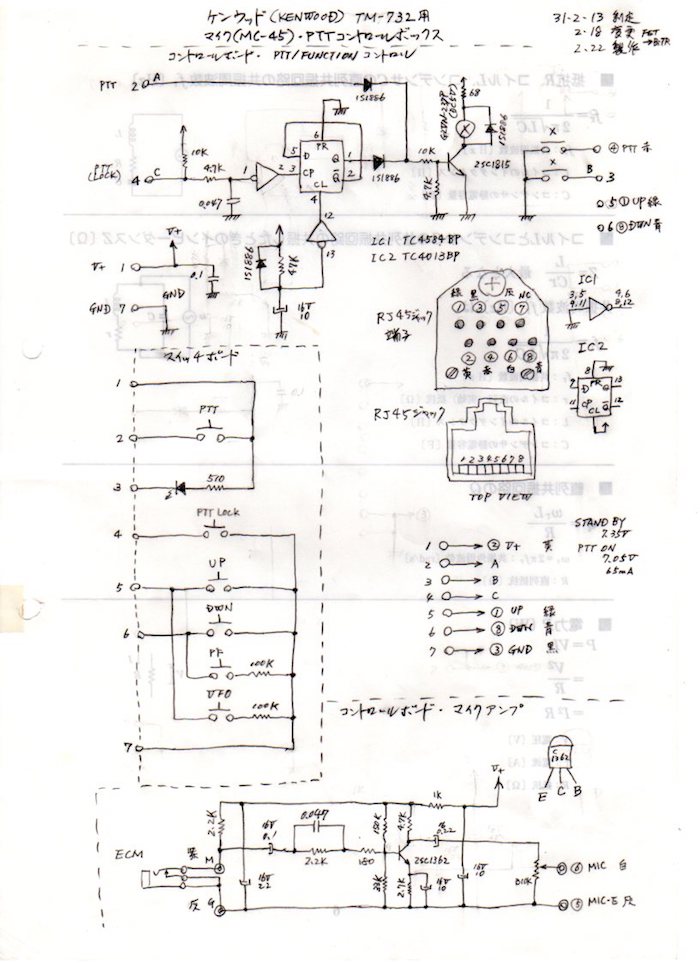

| ●回路図はこちら
|
