仕事場シャックの整備
端材、廃材の再利用でラックを製作
仕事場のシャックでもHF帯を運用することにして母屋に設置していた50W機のIC-7410をここに移設した。
運用と言ってもオシゴト優先で手が空くことはないのでほとんどはたぬきワッチの受信のみと言うことになるだろうが一応交信もできるようにしておいて、
とりあえずは約6m高、長さ9mのロングワイヤアンテナを架設してHFオールバンドのSWLを始める。中波のラジオ放送を聴くこともできるし^^♪
既設のラックがあるのだが右勝手の操作にしたいので台を作ってその上に今回用に少し改造したラックをのせて右横向きに設置した。
その後アンテナはRadix RDL-4000 7MHz短縮型ダイポールアンテナを設置して運用している。
設置2017年11月

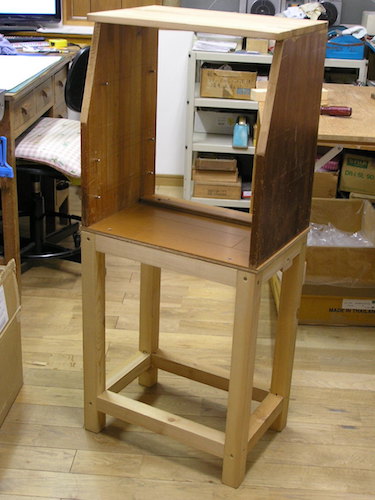

有り合わせの材料で作ったラックは元々の形をそのまま利用したのでこんな格好になってしまった。
新しく専用に作ったスタンバイスイッチにはマイク入力ジャックを設けて20dBのマイクアンプを組み込んで
ACCコネクタのライン(MOD)入力端子に
入れている。SWR・POWERメーターは余分があったのでおまけ。
上に置いてあるのはちょっと前にお遊びで作ったFM/AMカーラジオ利用のホームラジオで一応ステレオ♪ |

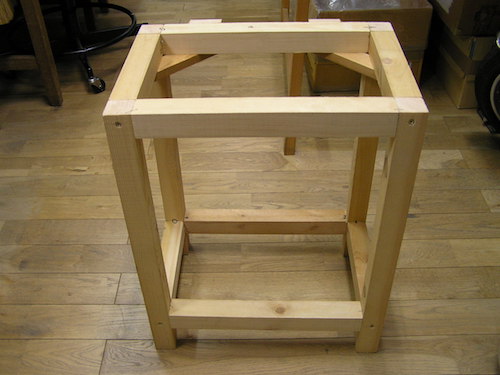

ラックスタンド前側 45mm角垂木の切れ端で |

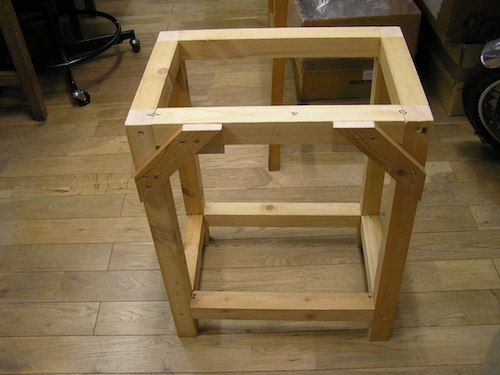

ラックスタンド後ろ側 |

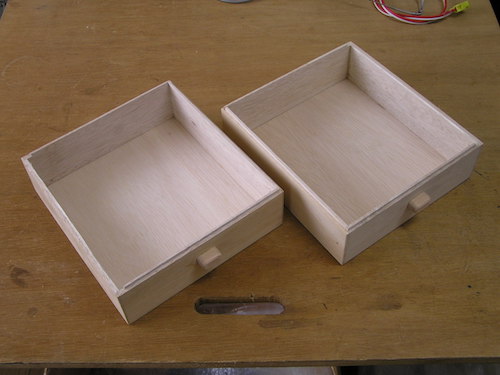

頂き物で、神戸のなんとか言う有名ケーキ屋さんの木箱を加工して引き出しにする。 |

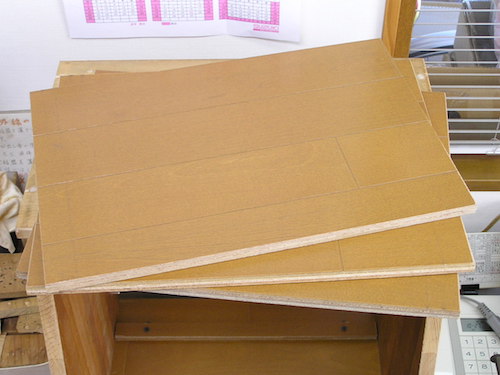

棚板はすべて突き板合板で好きじゃないが、フローリング床材の端材で作った。 |
側板にダポを取り付け、底板に引き出しのストッパーを付けて出来上がり。 |
棚板、引き出しをセット。ズレるので隣のスチールラックに固定した。 |
物置用の棚板を作った。 |

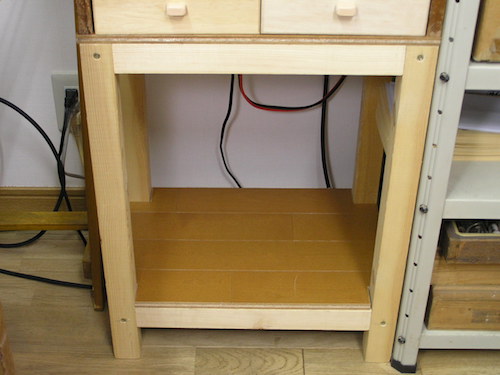

スタンド最下部に物置棚を取り付けた。置いてあるだけ。 |

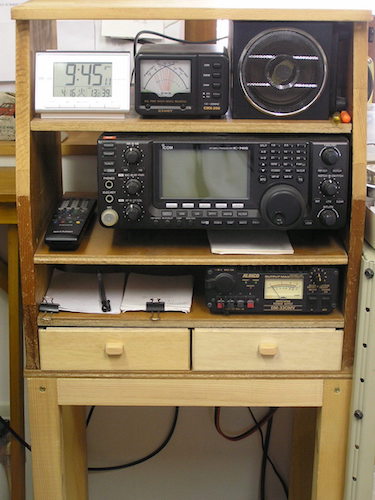

iCOM/IC-7410,ALINCO/DM-330MV,COMET/CMX-200,自作外部スピーカー |

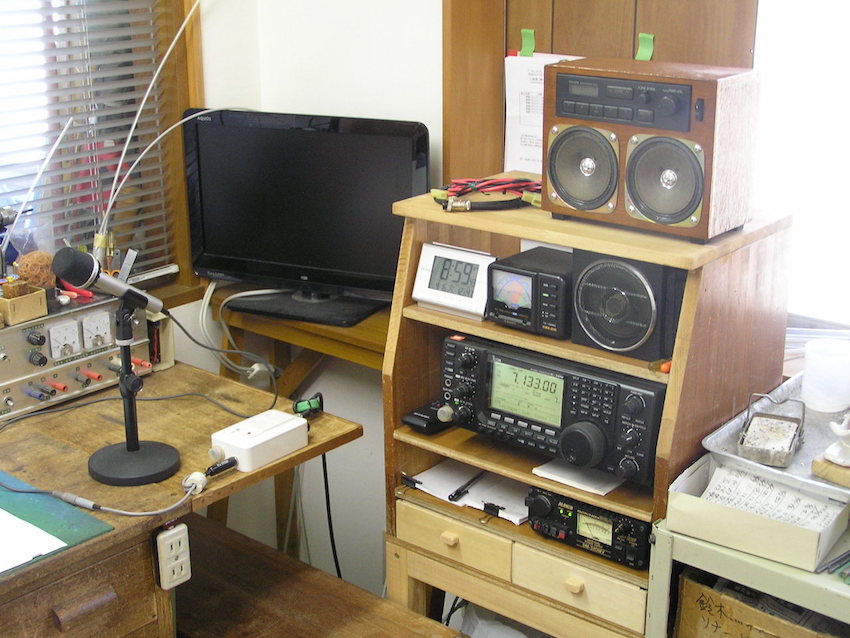

通常は受信のみなのでこのレイアウト |

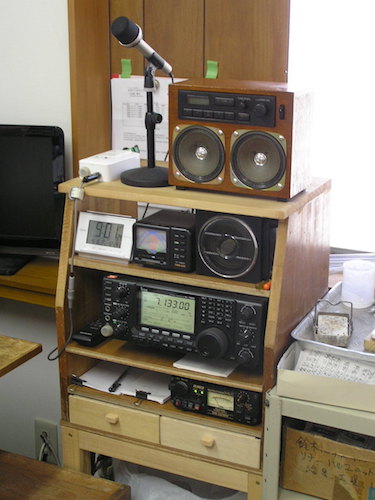

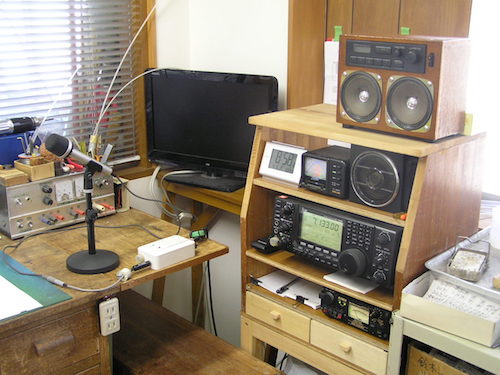

QSOとなったらマイクとスタンバイスイッチは手元に |

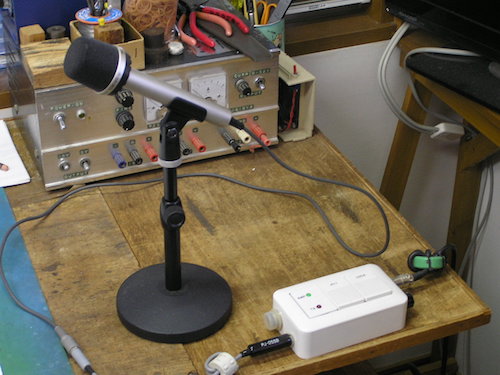

マイクはSONYの古〜いECM-18N、スタンバイスイッチはマイクアンプ内蔵 |
