ASTATIC D-104クリスタルマイクの改造

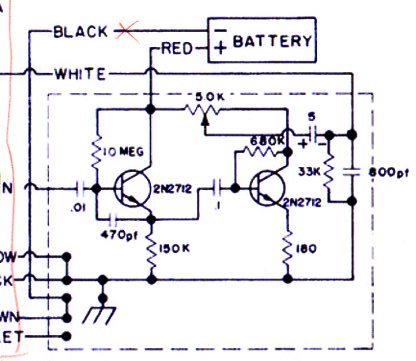

内部配線を整理してマイクのバイポーラTRアンプをFETアンプにする

2018年11月

レトロと言うかクラシック・モダンとでも言うかSILVER EAGLEの愛称で今も多くの局で使われているようだが、なにかかの改造がなされていてオリジナルのままは少ないようだ。
譲り受けてとりあえずアイコムIC-7410,7700のピンアサインでコネクタ処理して使ってみたが、アンプゲインや出力レベル、実測や変調レポートなどからの音質や周波数特性、電源電池などのことで少々改善の必要や問題があったりで使い勝手や使いづらさがあるのでやはり改造をしてみることにした。

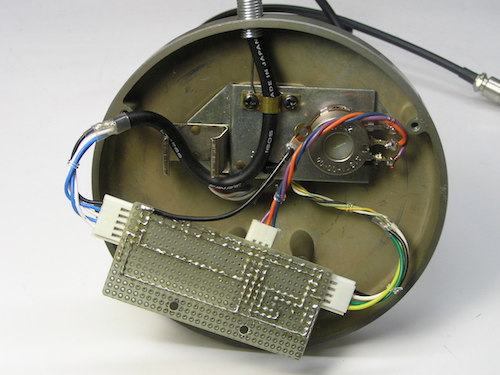

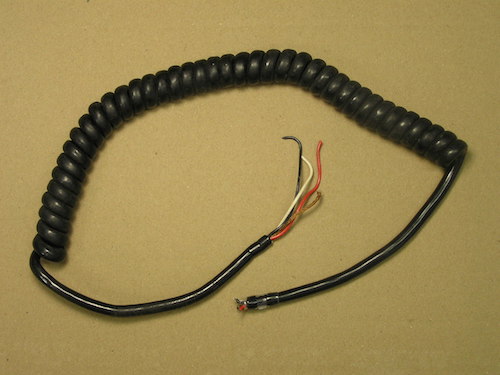

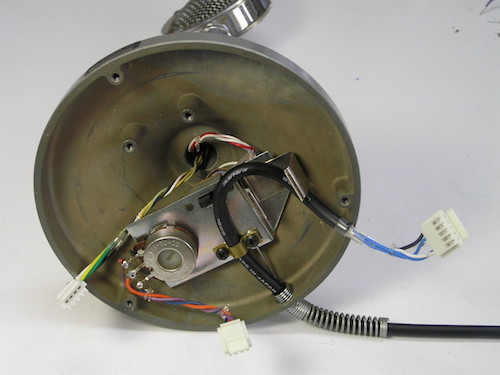

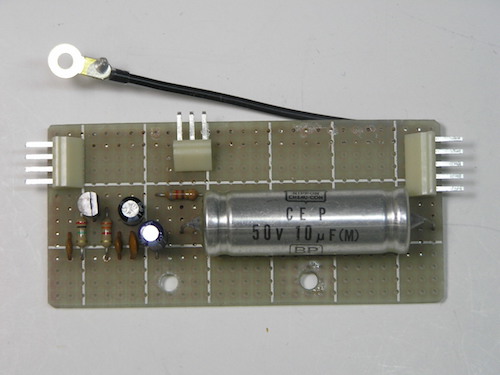

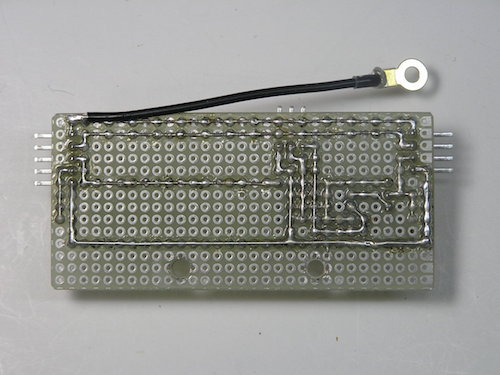

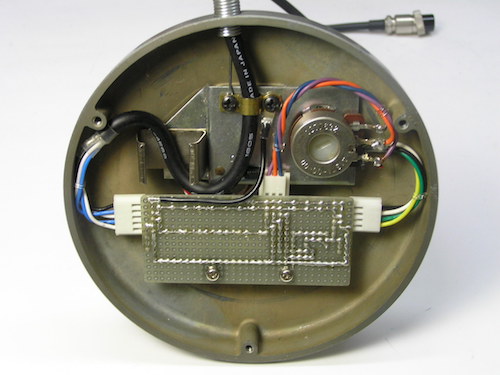

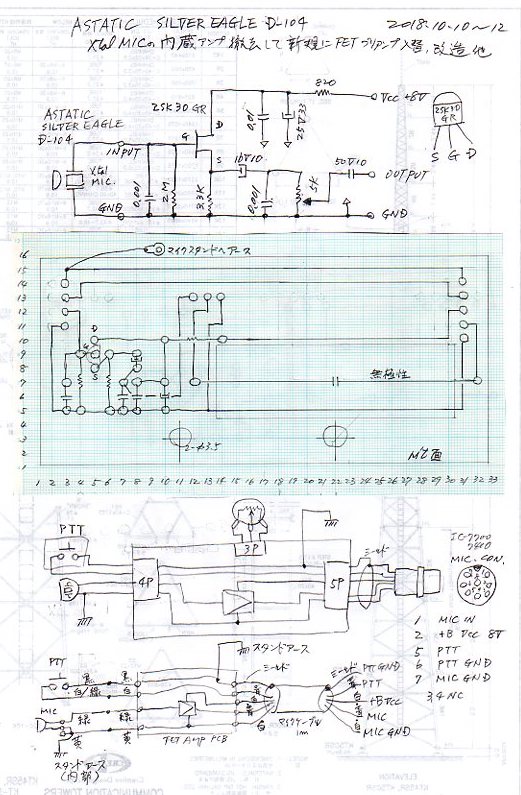

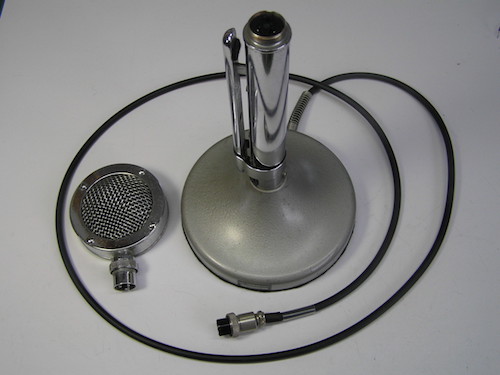

やることは、内蔵アンプをバイポーラトランジスタのアンプからFETアンプにする、アンプ電源は9V積層電池をやめて無線機本体からDC8Vを供給する、006P電池スナップは使わないので取り去る、マイクのカールコードはやめて別のマイクケーブルに取り替える、クリスタルマイクユニットのスタンドへのアース接続確認、配線の整理とコネクタ化、不要な回路の配線は残すが整理してまとめて養生するなど。
FETアンプのみの周波数特性は50Hz〜10kHzまではフラットな特性なのでマイクユニット含んだ総合的特性は相手局変調レポートも参考にして無線機内のイコライザで調整する。
